LS-Telestrator, Mac Software zur Darstellung von Scoreboards und virtueller Sport-Grafik mit Bildmischern von vMix, Blackmagic Design ATEM und Newtek Tricaster
LS-Telestrator für macOS
Erstellung und Keying von American Football Distanzlinien, automatisiert mit ATEM und vMix Mischern, manuell oder über Macros und StreamDeck mit Tricaster.
Keying von Down & Distanz Pfeil, welcher über Scoreboard-Automatisierung auf den aktuellen Versuch, Distanz und Offense-Team aktualisiert wird.
LS-Telestrator kann Grafiken, Werbung und Teamlogos in Spielpausen virtuell zwischen den Rasen und Personen projizieren.
Darstellung von Football-spezifischen Scoreboards, Event-Flags wie Touchdown, Safety oder Fieldgoal, jeweils mit dem Logo des Teams, welches in der Offense ist.
Import von selbst gestalteten Scoreboards, Vereinslogos, Event-Flags und Distanzpfeile für ganze Ligen, oder Aktualisierung aus der Ferne für eine ganze Liga.
LS-Telestrator für Apple Mac beinhaltet 2 Vorlagen für ein American Football spezifisches Scoreboard, Distanzpfeil sowie Event-Flags, welche nach Import von 2 Vereinslogos sofort benutzerfertig sind.
LS-Telestrator verfügt über ein Freihand-Grafik-Zeichnungs-Tool, welches zur Still-Spiel-Analyse genutzt werden kann.
Mit LS-Telestrator Remote auf einem zusätzlichen iPad kann das Scoreboard von einem zweiten Operator von einem beliebigen Ort weltweit gesteuert werden, sofern Internet vorhanden ist.
In LS-Telestrator kann über USB-C oder NDI® ein Videosignal, zum Beispiel das Signal der totalen Führungskamera oder das Programmbild eingespeist werden. Dieses Signal wird in der Software angezeigt und kann als Grundlage für das Zeichnen der Distanzlinien verwendet werden.
Die Software wird am Mac auf dem Hauptbildschirm angezeigt und bedient und stellt Scoreboard, Distanzlinien und Grafiken in 2 NDI® Kanälen oder auf dem zweiten Display (HDMI-Ausgang) in Chroma-Key Technik dar.
Das Einschalten der notwendigen Keys am Bildmischer kann von LS-Telestrator für vMix und ATEM gesteuert werden. Für den Tricaster gibt es einen Workflow mit Macros und StreamDeck zur Steuerung der Einblendungen.
Es gibt Manuals für die Verbindung und Steuerung der Einblendungen mit ATEM, vMix und Tricaster Bildmischern.
American Football Scoreboard and remote control
- LS-Telestrator bietet 2 fest installierte American Football Scoreboards, selbst erstellte Scoreboards können hinzugefügt werden.
- LS-Telestrator bietet 2 fest installierte Sätze American Football Flags wie „TouchDown“ oder „Safety“, auch hier können selbst erstellte Assets hinzugefügt werden.

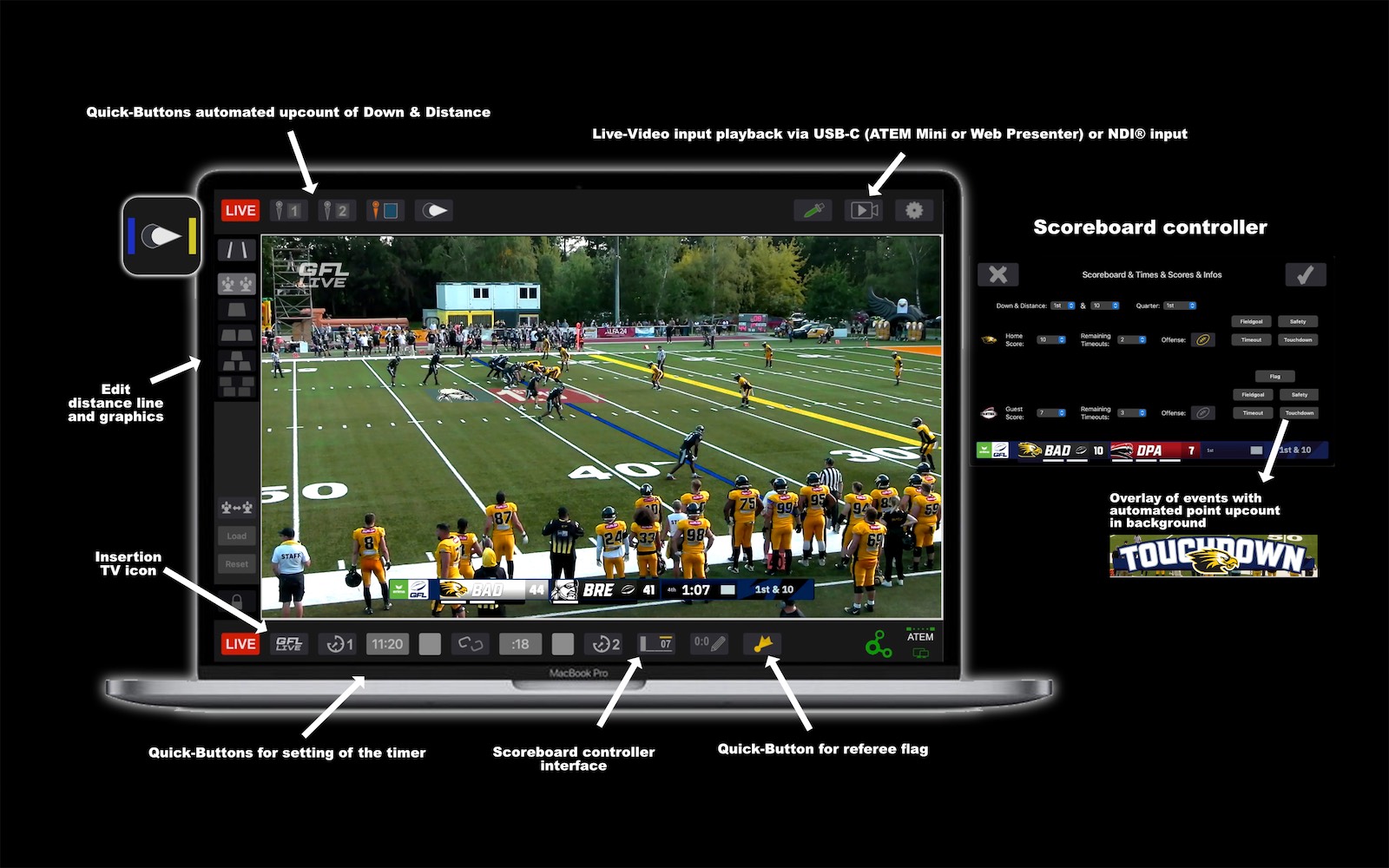

- Über den aus der Bedienoberfläche aufrufbaren Scoreboard Controller können Punktestand, Timeouts, Down & Distance, Offense, und Spielviertel gesetzt werden.
- Vom Scoreboard-Controller aus können ebenfalls die Flags (gelbe Flagge, Touchdown, Timeout, usw.) aktiviert werden (Einblendung für 7 Sekunden und optional Korrektur von Punkteständen und Timeouts).
- Im Scoreboard-Controller eingegebene Werte und Offense aktualisieren automatisch die gleichzeitig mit den Distanzlinien angezeigten Distanzpfeile.
- Außerdem kann ein Liga- oder TV-Logo eingeblendet werden.
- Game- und Play-Timer können auf beliebige Zeitrahmen eingestellt werden, die typischen, vorgegebenen Timings der Sportart können über Preset-Buttons abgerufen werden.
- Beide Timer können verkettet oder einzeln gestartet und gestoppt werden. Die Timer können auf automatisches Zurücksetzen und Ausblenden bei Erreichen von 00:00 eingestellt werden.
- Bei Synchronisation startet der Game-Timer sobald der Play-Timer angehalten wird.
- Die Timer können auch schnell manuell ausgeblendet werden, sollte es widersprüchliche Zeit-Informationen vom offiziellen Scoreboard im Stadion geben.
- Mit den Quickbuttons für den nächsten Spielzug (1st & 10 usw.) können die nächsten Versuche schnell hochgezählt oder zurückgesetzt werden, bei Beibehaltung der Distance.
- Das LS-Telestrator Scoreboard kann ganz direkt auf die Bedürfnisse einzelner American Football-Ligen zugeschnitten werden.

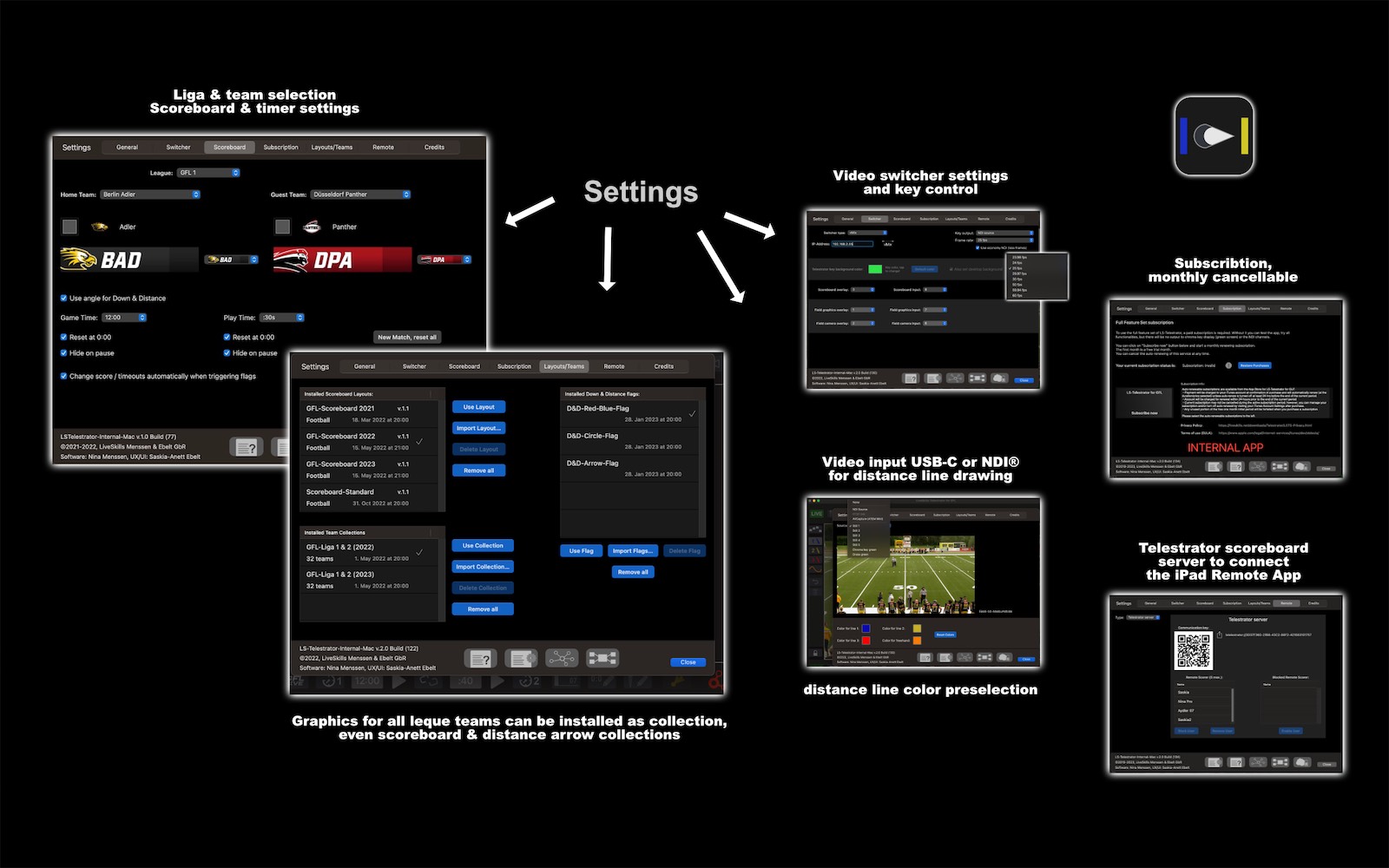

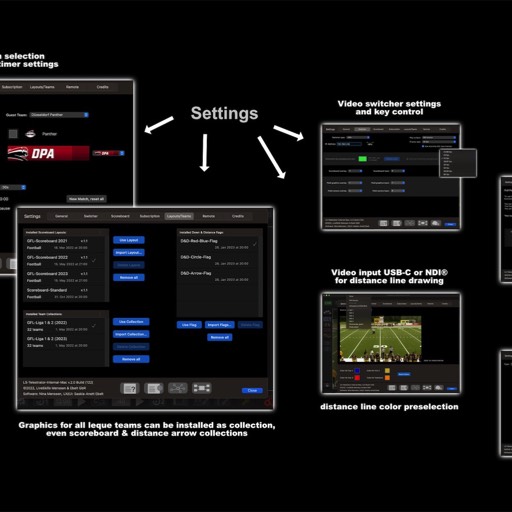

- Alle Teamlogos einer Liga sowie das Scoreboard-Design als auch Distanzpfeile und Event-Flags können unter Einhaltung einer JSON-Vorgabe in den notwendigen Auflösungen vom Liga IT-Administrator importiert werden.
- Die vom Liga-Grafiker den Scoreboards zugeordneten Schriftarten werden bei App-Start überprüft und müssen eventuell beim ersten Ligaimport ins MacBook importiert werden. Beim Fehlen der von der Liga vorgeschriebenen Schriftarten greift LS-Telestrator auf Apple Standart-Schriften zurück.
- Scoreboard-Design und grafische Inhalte, die für die Liga-Teams übergreifend sind,
- können auch von uns aktualisiert und auf Ihren Wunsch zentral als Update an alle User verteilt werden.
- So muss der Grafikoperator im Stadion nur noch die Paarung einstellen, damit ist das Scoreboard ohne weitere Vorarbeiten vollständig arbeitsbereit.
- Kein langes Zusammenbauen des Scoreboards in einem Live-Grafikprogramm oder der mühsame Umbau auf die neuen Teams vor jedem Spiel!
- Die Event-Flags wie Touchdown oder Safety werden bei Aufruf für jeweiligen Teams in Echtzeit mit den entsprechenden Teamlogos versehen.
D&D lines and virtual sports graphic

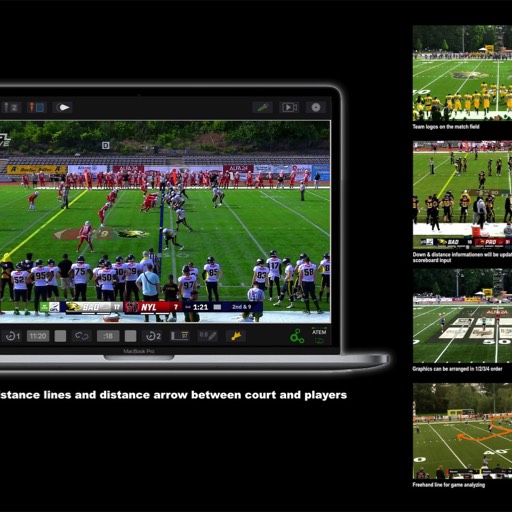

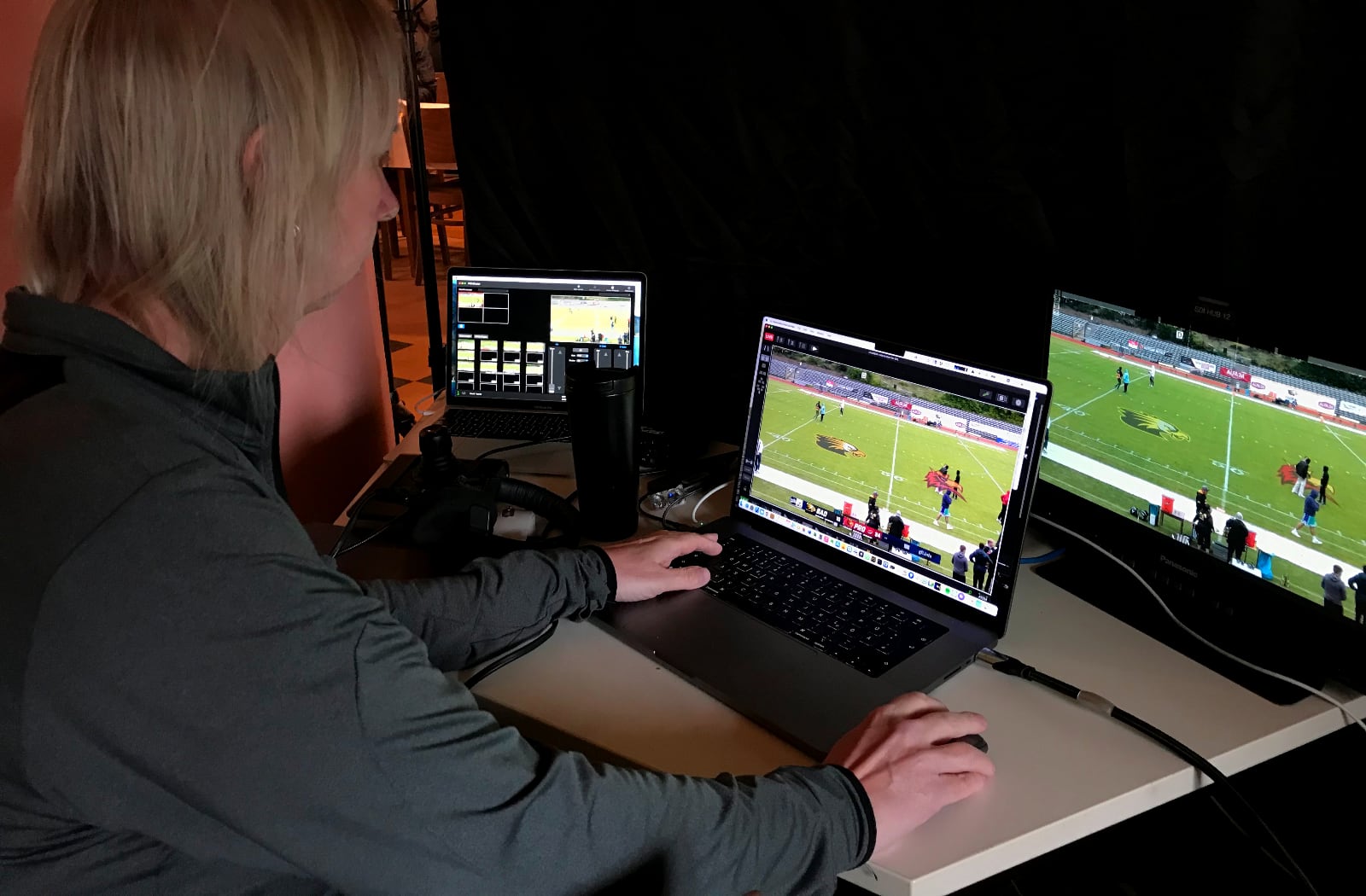

- LS-Telestrator kann auf vereinfachte Weise virtuelle Sportgrafik wie D&D Linien oder die virtuelle Projektion von Teamlogos, Werbung und Grafiken auf dem Rasen darstellen.
- In LS-Telestrator ist der virtuelle Effekt nur im Stillstand der totalen Führungskamera möglich, es gibt also kein Motion-Tracking, welches sehr teures Echtzeit-Rendering benötigt.
- Die Spielunterbrechungen und die Halftime im American Football können allerdings dazu genutzt werden, grafische Objekte bei stehender totaler Kamera einzublenden um den gewünschten Effekt zu generieren.
- Setzt man eine zusätzliche totale Kamera, z.B. eine PTZ-Kamera ein, die vom Distanzlinien-Operator mit gesteuert wird, ist die bemannte totale Führungskamera unabhängig von der Distanzlinien-Erstellung.
- Mit unserer Software können die Distanzlinien für ca. 3-5 Sekunden vor dem Spielzug angezeigt werden, was für ein Zuschauerverständnis der Spielsituation ausreicht.
- Ist das Kamerabild sehr total und ist abzuschätzen, dass der Spielzug nicht darüber hinaus gehen wird, können die Linien auch den gesamten Spielzug stehen bleiben.

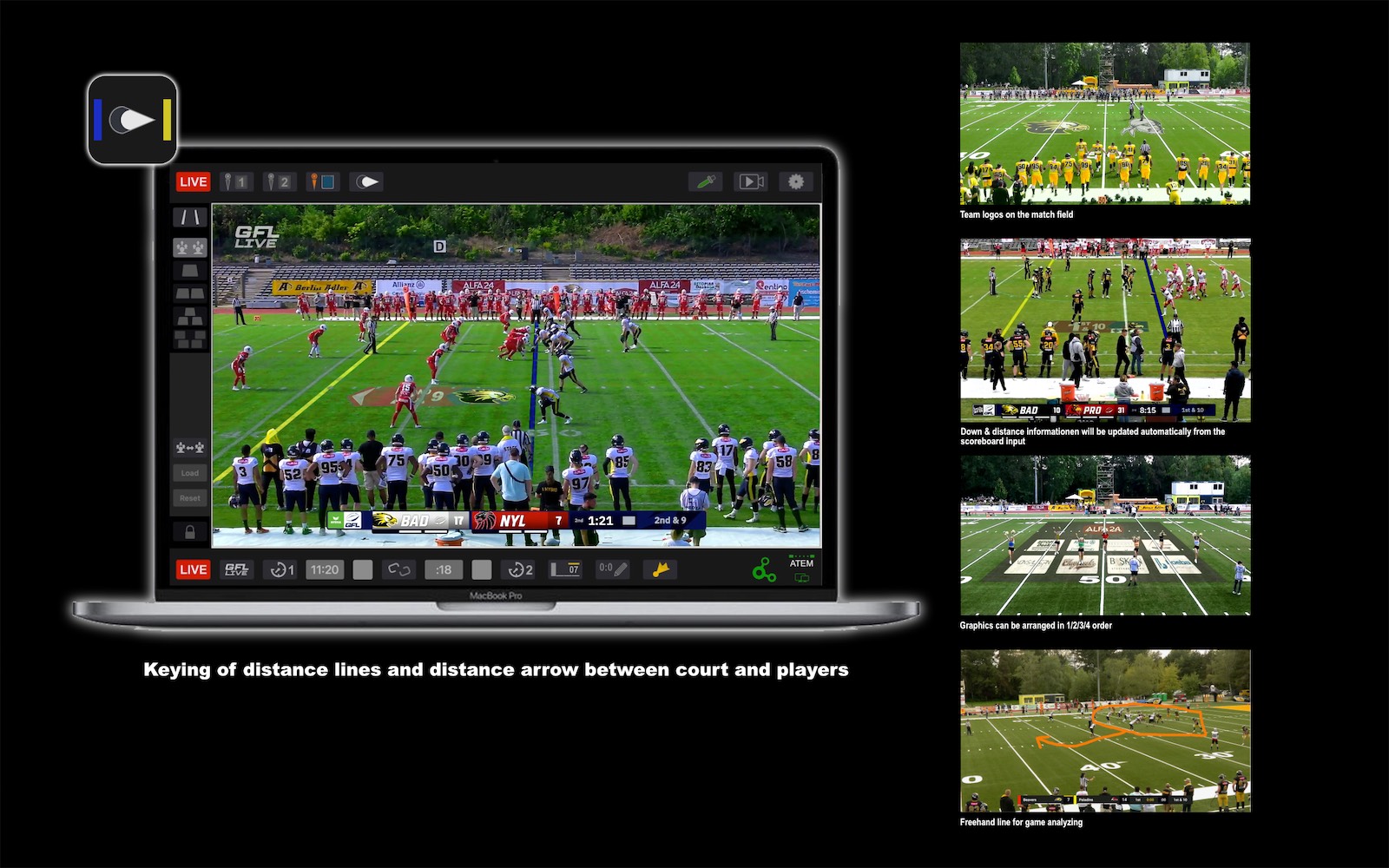

- Die Feldspieler laufen dank eines kombinierten Keying-Verfahrens dann scheinbar über die Distanzlinien und sonstigen Einblendungen, aber nicht über das Scoreboard.
- Es können Linien in 3 verschiedenen vorher einstellbaren Farben gezogen werden.
- Außerdem kann eine 4. Farbe für eine Freihandlinie gewählt werden.
- Diese Freihandlinie kann für eine Spielanalyse im Standbild genutzt werden, zum Beispiel in der Halftime.
- Teamlogos können in hoher Auflösung auf das Spielfeld projiziert werden, zum Beispiel vor Spielbeginn. Diese sind nach Liga-Import bereits im Grafik-Package in der Software enthalten und stehen sofort nach Paarungseinstellung zur Verfügung.
- Vor dem Spiel und vor dem 3. Quarter könnten auch Werbebotschaften auf den Rasen projiziert werden.
- Diese Grafiken können unkompliziert vor Ort importiert werden und sind in der Software geometrisch als auch in Farbsättigung und Kontrast einstellbar, um auf dem Rasen eine realistische Darstellung zu erzielen.
- Es gibt 1er, 2er, 3er und 4er Raster zum schnellen Import der Grafiken und zur „Irongrid“ gerechten Darstellung im Livebild.
- Distanzpfeile mit den aktuellen Down & Distanz-Informationen werden bis 55 Grad Neigung der Gitter-Linien angezeigt, darüber steht das Kamerabild zu schräg zum Platz und es werden nur noch die Distanzlinien angezeigt. Sollen Distanzpfeile über die gesamte Fläche des Platzes angezeigt werden, sollte man 3 Kameras z.B. bei jeweils 25 und 50 Yards aufstellen. Wir arbeiten an der automatisierten Verzerrung des Distanzpfeiles passend zur Neigung des Platzes auch über 55 Grad im Kamerabild.

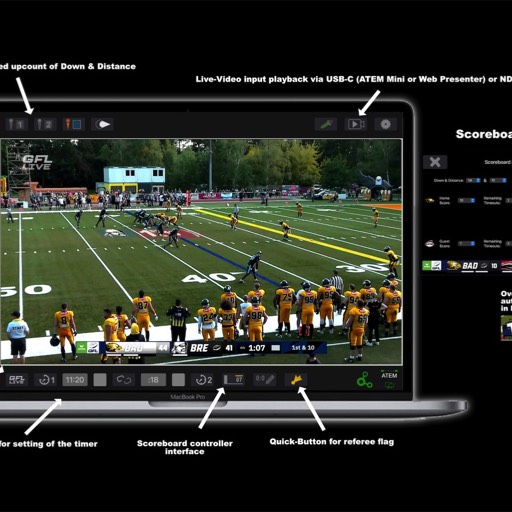

- LS-Telestrator erlaubt den Video-Input für ein Livesignal. Das Videosignal einer Kamera (für das Zeichnen der Linien) kann live auf der Bedienoberfläche dargestellt werden.
- Für den Input stehen zur Verfügung AV-Capture (z.B. ATEM Mini oder Web Presenter) über USB-C oder NDI®, respektive NDI®HX.
- Für den Einsatz einer zusätzlichen totalen PTZ-Kamera für die Distanzlinien empfehlen wir NDI® PTZ-Kameras. Deren SDI- oder HDMI Output kann für den Input am Bildmischer genutzt werden, während das NDI® Signal für den Input in LS-Telestrator dient. Zur Steuerung der NDI® PTZ-Kamera kann z.B. unsere Software
- „PTZ-Director“ genutzt werden.
- PTZ-Director ist ebenfalls erhältlich im Mac AppStore.
- Im Distanzlinienmodus können am Mac mit der Computer-Maus die Distanzlinien (Line of scrimmage, new first down line) gezogen werden. Dazu wird ein Pfeil (2 Layouts enthalten) mit „Down & Distance” Information sowie das Logo des Offense-Teams bei bis zu 55 Grad Neigung der Linien angezeigt.
- Es können frei belegbar Bilder, z.B. Team-Logos und Werbung, auf den Rasen gezeichnet werden. Dafür stehen 6 Layouts mit 1-4 Grafik-Slots zur Verfügung. Die Größe und Position sowie diverse Bildparameter wie Kontrast und Farbsättigung können eingestellt werden, um einen möglichst realistischen „Bild auf dem Rasen”- Eindruck zu verschaffen.
Anleitungen, Diagramme und mehr

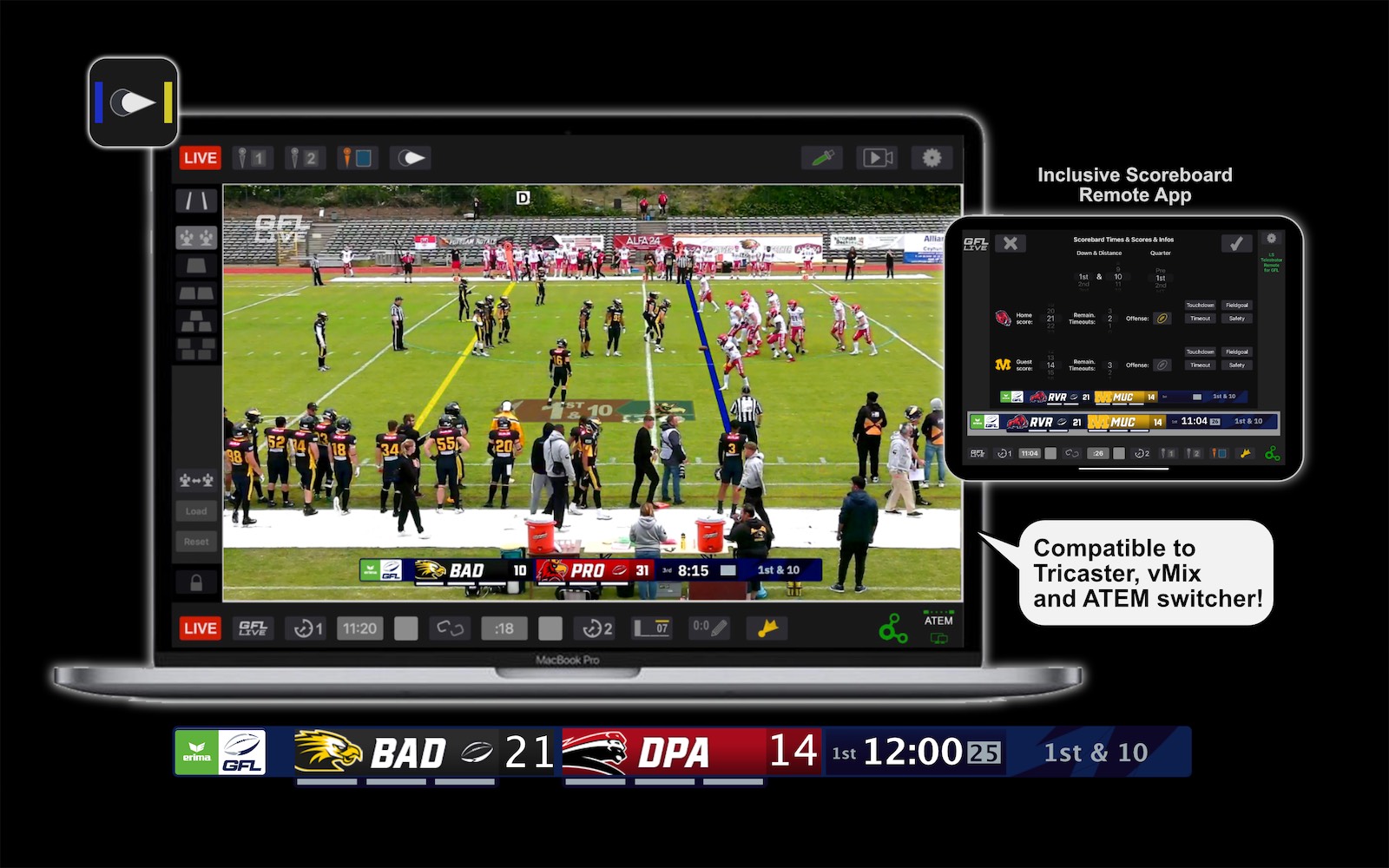

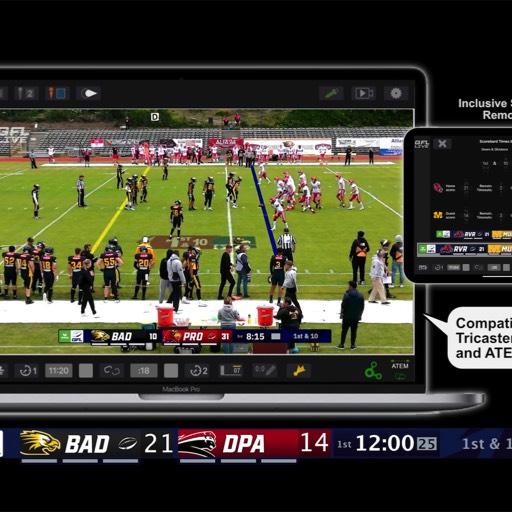

Scoreboard Remote App on iPad
Eine weitere einzigartige und revolutionäre Funktion von LS-Telestrator ist die Möglichkeit, das Scoreboard-Controlling auszulagern. Mit der kostenlos aus dem Apple AppStore herunterladbaren „LS-Telestrator Remote“ App für iPads kann das Scoreboard in LS-Telestrator auf dem MacBook ferngesteuert werden.
Grund dafür kann z.B. die Entlastung des Distanzlinien-Operators am MacBook sein, die gleichzeitige Bedienung von Scoreboard und Distanzlinien kann sehr anspruchsvoll sein.
Der Scoreboard-Operator kann dabei irgendwo auf der Welt sitzen, sofern an beiden Orten Internet vorhanden ist und er den Stand des Stadion Scoreboards als auch das Spiel verfolgen kann.
Was bis vor kurzer Zeit noch wie Science Fiction anmutete, ist bei geschickter Nutzung aktueller Video-Konferenzsoftware oder z.B. vMix-Call realisierbar und wahrscheinlich in naher Zukunft State of the Art.
Durch LS-Telestrator Remote kann ein zweiter Operator, also eine Person, die mit den Spielregeln vertraut ist, das Scoreboard steuern. Bedingung ist, dass die Person mit dem iPad im Internet ist. Das MacBook mit LS-Telestrator, welches sich in der Sportproduktions-Bildregie befindet, muss auch Internetzugang haben.
Die Verbindung zwischen beiden Geräten wird über einen von uns konfigurierten Server bei Google hergestellt (für Europa in Frankfurt zur Einhaltung der DSGVO/GDPR).
Der Verbindungsaufbau erfolgt einfach, indem mit dem iPad ein QR-Code in LS-Telestrator auf dem MacBook gescannt wird oder ein Code versendet wird (E-Mail, WhatsApp, etc.).
Die Laufzeiten von Eingaben auf dem Remote-iPad zum LS-Telestrator auf dem MacBook liegen bei ungefähr 0,3 s, sind also sehr schnell.
Die Scoreboard Remote-App ist nahezu identisch zum Scoreboard-Controller in LS-Telestrator und auch von Spielern bedienbar, die z.B. verletzungsbedingt an einem Spiel nicht teilnehmen können.
Kompatibilität und Kauf
Signal-Input als auch Output entspricht aktuellen Standarts im Broadcast-Bereich.
Die Standart Video-Resolution von LS-Telestrator ist bei HDMI-Output Full HD 1080 25/30/50/60p, bei Nutzung von NDI® Input und Output sind in Full HD Framerates zwischen 24-60p möglich.
Die Ausgabe des Scoreboards als auch der Distanzlinien erfolgt regulär über 2 separate NDI® Signale mit Transparenzinformation, ein NDI® Signal für Scoreboard und eines für Distanzlinien und virtuelle Rasengrafik. Diese Signale können mit vMix und Tricaster direkt gekeyt werden.
Bei Nutzung des HDMI-Ausgangs am MacBook Pro können die Livesignale in Color-Key-Technik gekeyt werden. Diese Key-Art funktioniert mit jedem Blackmagic Design ATEM Mischer über einen der USK Chroma-Keys (für die Distanzlinien sind ATEMs mit 2x Upstreamkey nötig, ab ATEM Mini Extreme).
Bei Betätigen der „Live“ Button für Scoreboard und Distanzlinien werden bei ATEM Mischern als auch bei vMix die voreingestellten Keys/Overlays automatisch aktiviert.
Am Tricaster müssen die DSK manuell gestartet werden. Wir empfehlen, für die zu startenden DSK entsprechende Macros im Tricaster anzulegen, die dann mit einem Streamdeck vom Distanzlinien-Operator oder vom Bildmischer-Operator ausgelöst werden können.
Support:
Wir rufen e-mails an info@liveskills.net täglich ab und antworten normalerweise sehr schnell, falls Sie Unterstützung im Live-Einsatz brauchen.
LS-Telestrator steht im Mac AppStore unter dem Namen „LS-Telestrator für GFL“ für MacBook und „LS-Telestrator-Remote für GFL“ für iPad im iOS Apple AppStore zur Verfügung.
Dies ist die Liga-Version für die deutsche GFL Football Liga mit voller Funktionalität und dem Presetting für die GFL.
Die internationale Version mit 2 vorinstallierten liga-unabhängigen Scoreboards und Sätzen von Eventflags wird im Juni 2023 veröffentlicht.
LS-Telestrator kann nach erstmaligem Herunterladen und Aktivierung des Abonnements für einen Monat kostenlos getestet werden.
Ab dem zweiten Monat kostet die Software ca. 99,- Euro pro Monat, abhängig von den im Erwerbsland geltenden Steuern auf Softwareprodukte.
Zum Einsatz der Software ist ein MacBook Pro oder der MacMini nötig, wir empfehlen M1/2-Typen für die Nutzung aller Funktionen inklusive NDI® Livesignal-Wiedergabe. Soll nur das Scoreboard über HDMI Output in Chroma-Key Technologie genutzt werden, reicht ein MacBook Pro ab 2016, ab 13“, mit MacOS 12.x.
